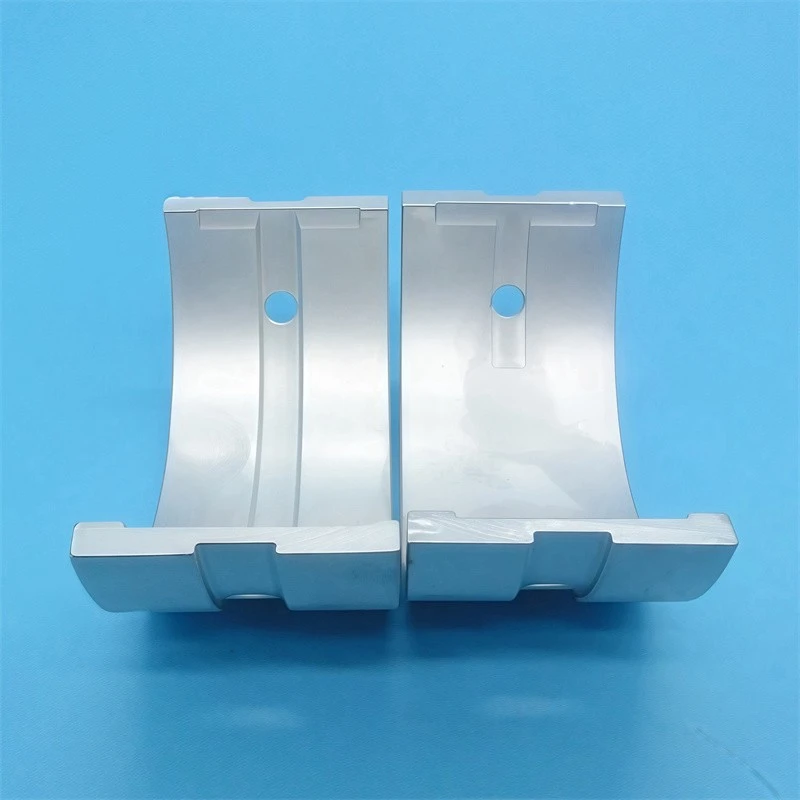

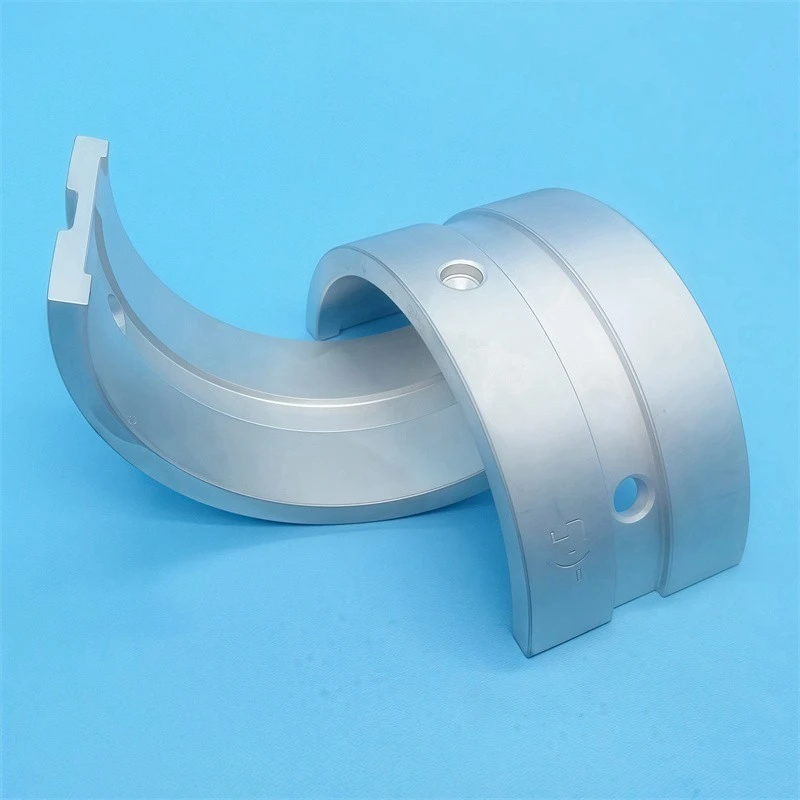

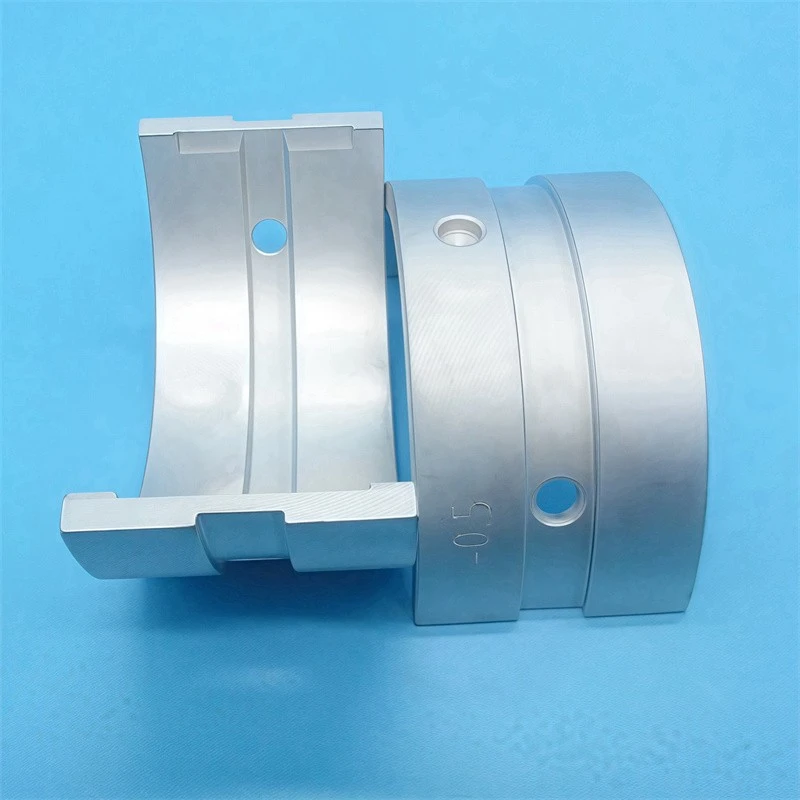

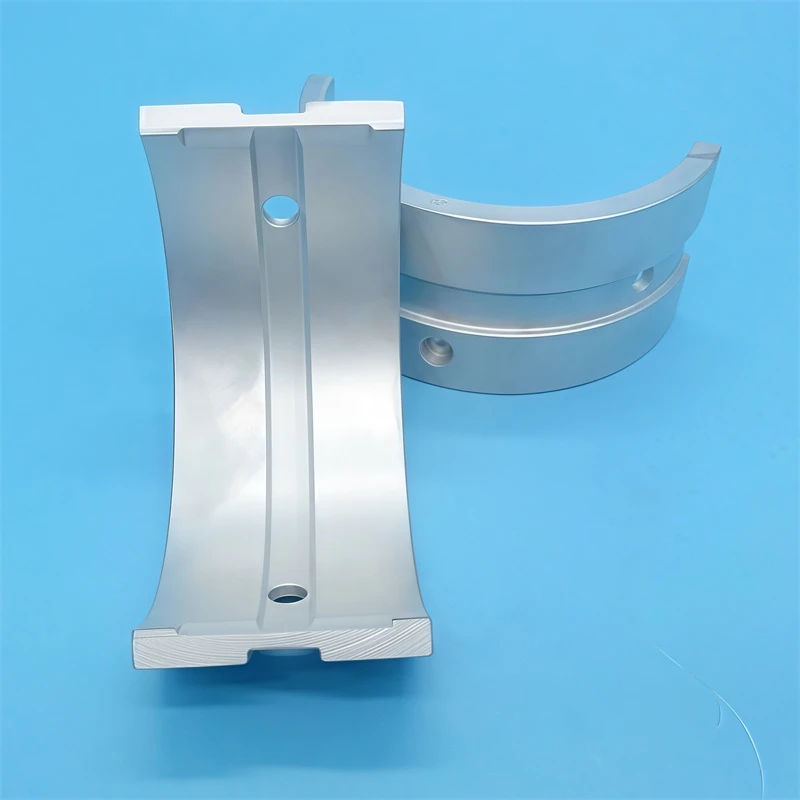

Втулката на лагера на вала на помпата е радиален плъзгащ лагер, предназначен за валове на индустриални помпи. Осигурява опора на вала за ново оборудване и приложения за смяна, с бабит-облицовка и други опции за материали за различни конструкции на помпи.
Техническа спецификация
|
Параметър |
Спецификация |
|
Тип продукт |
Лагерна втулка на вала на помпата |
|
Тип лагер |
Плъзгащ лагер / втулка на плъзгащ лагер |
|
Структура |
Цилиндрична втулка |
|
Посока на натоварване |
Радиално натоварване |
|
Материал на лагера |
Бабит{0}}облицовани, бронзови или композитни конфигурации, предмет на изисквания за проектиране. |
|
Бабитова сплав |
Бабитова сплав-на основата на калай |
|
Материал на корпуса |
Стомана, бронз, чугун или мед |
|
Вътрешен диаметър (ID) |
По поръчка |
|
Външен диаметър (OD) |
По поръчка |
|
Обща дължина |
По поръчка |
|
Смазване |
Масло, вода или определено смазване |
|
Характеристики на смазване |
Жлебове и отвори за масло |
|
Производствена база |
Чертежи, мостри или технически спецификации |
|
Качествена документация |
Доклади от инспекции и документи за материали при поискване |
Допустимите отклонения на размерите, грапавостта на повърхността и дебелината на облицовката на Бабит са определени според изискванията на приложението.
Конструкция на лагери, материали и смазване
Конфигурация на материала
Налична е бабитова-конструкция с калай-бабитова сплав. Бронзови и композитни лагерни конфигурации също могат да бъдат доставени за приложими дизайни. Материалите за корпуса включват стомана, бронз, чугун и мед.
Дизайн на смазване
Може да се специфицира смазване с масло или вода, с включени жлебове за смазване и отвори за масло, където се изисква от конструкцията на лагера.
Изисквания към размерите
Диаметърът на отвора, външният диаметър, общата дължина и приложимите допуски се определят от одобрения чертеж или техническата спецификация.
Приложения на помпата
Центробежни помпи:Опора на вала в промишлени водни и процесни помпи.
Помпи за вода и отпадни води:Лагерни втулки за циркулация на вода и обработка на отпадни води.
Помпи за химически процеси:За помпени системи, изискващи-специфични материали за лагери.
Генериране на електроенергия и морски помпи:За спомагателни помпени системи със специфични изисквания към лагерите на вала.
OEM поддръжка за персонализиране и замяна
Персонализиране на размери и материали
Вътрешен диаметър, външен диаметър, дължина, материали на лагера, материали на корпуса и конфигурации на облицовка на Бабит могат да бъдат персонализирани за приложимите дизайни.
Дизайн на смазване
Жлебовете за смазване и отворите за масло могат да бъдат подредени така, че да отговарят на специфичния дизайн на лагера.
Резервни втулки
Резервните части могат да бъдат разработени от чертежи, мостри, номера на части или налична информация за оборудването, включително за по-стари модели помпи.
Гъвкава поддръжка на поръчки
Поддържат се производство на един- бройки, малки партиди и повторни поръчки, в зависимост от изискванията за продукта и производството.
Контрол на качеството
Проверка на размерите
Вътрешният диаметър, външният диаметър, общата дължина и други критични размери се проверяват спрямо изискванията на чертежа.
Материална проверка
Материалите на лагера и корпуса се проверяват спрямо определени изисквания за материал, като се поддържа проследимост на материала, където е приложимо.
Откриване на дефекти
Ултразвуково или пенетрантно изпитване може да бъде организирано, когато е приложимо, в зависимост от изискванията за материал, геометрия и проверка.
Система за управление на качеството
Качеството на производството се управлява съгласно система за управление на качеството ISO 9001:2015.
ЧЗВ
В: Каква информация е необходима за оферта?
О: Моля, предоставете чертеж или проба, вътрешен и външен диаметър, обща дължина, изисквания за материал, метод на смазване, условия на работа и количество за поръчка. Номерът на оригиналната част и моделът на помпата също са полезни при поръчки за замяна.
В: Какво е минималното количество за поръчка (MOQ)?
A: MOQ зависи от спецификацията на лагера, производствените изисквания и количеството на поръчката. Моля, посочете вашите изисквания за потвърждение.
В: Какъв е типичният срок за изпълнение на персонализирани поръчки?
О: Типичното време за доставка е приблизително 4–6 седмици след одобрение на чертежа, в зависимост от наличността на материала, сложността на производството и количеството на поръчката. Потвърденото време за доставка ще бъде посочено в офертата.
В: Приемате ли малки пробни поръчки?
О: Пробните количества могат да бъдат оценени въз основа на продуктовата спецификация и производствените изисквания.
